Металевий каркас для підвісної стелі

Металокаркас для збірних мінеральних підвісних устілка

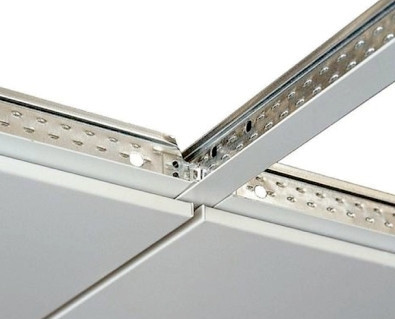

складається з простого набору елементів, до якого входять: пристінний кутовий профіль (пристінний куточок) довжиною 3,0 м, головні несучі профілі Т-подібного поперечного перерізу довжиною 3,7 м і поперечні профілі 1,2 і 0  , 6 м. Пристінний куточок є кутовий профіль перетином 19 х 24 мм довжиною 3,0 м, виготовлений з алюмінієвого прокату товщиною 0,45 мм.  Зовнішня поверхня куточка пофарбована білою матовою емаллю.  Куточок слугувати опорною поліцею або, як ще кажуть, периметром для плит, головних і поперечних профілів в металевих каркасів збірних підвісних устілка типу KNAUF AMF, OWA, ARMSTRONG, USG, MIWI і ін. В процесі монтажу кутовий профіль легко прирізати ножицями по металу і після попередньої  засверловкі (по стороні шириною 19 мм) кріпиться по периметру на стіни приміщення дюбелями ударними або, як їх ще називають, дюбелями швидкого монтажу відповідної довжини.  Головний і поперечні профілі металевого каркаса представляють собою несучі конструкційні елементи, середня частина яких виготовлена  з оцинкованої сталі товщиною 0,45 мм, а лицьова частина або денце - з алюмінієвої стрічки товщиною 0,2 мм.  Лицьова частина пофарбована білою матовою емаллю.  Для додаткової жорсткості по бічних сторонах середньої частини профілів споконана сегментна перфорація.  Для стикування головних профілів з поперечними передбачені прямокутні прорізи, а для стрижнів підвісів - отвори.  Профілі оснащені спеціальними замками-засувками, за допомогою яких вони стикуються і з'єднуються в одну лінію (головні) і хрест-навхрест (поперечні).  Замки-клемки, які в процесі монтажу звернені до пристінних куточка, обрізаються за допомогою ножиць по металу або просто відгинаються.  Головні профілі збираються з поперечними профілями в картатий каркас, в осередку якого потім встановлюють стельові плити.  Каркас з'єднується (вивішується) з основною стелею за допомогою підвісок, які складаються з пружних елементів-метеликів і 2-х подовжують стрижнів (з гачком і з петлею).
